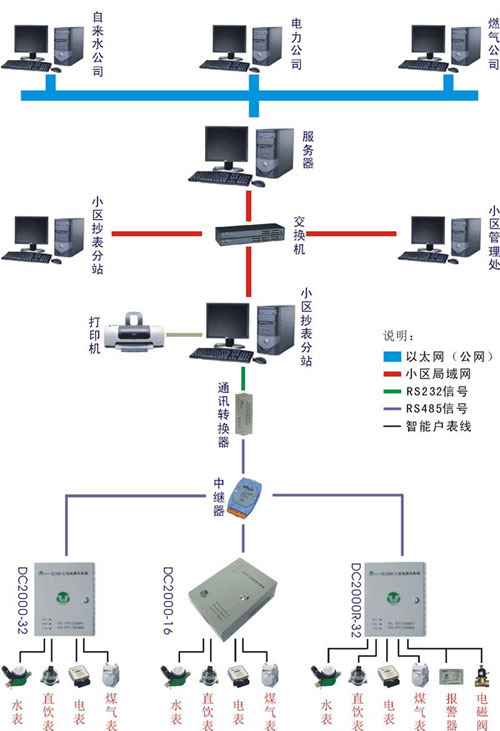

本系統為實現實時可靠地進行三表（電表、水表、燃?xì)獗恚?shù)據遠程抄收而設計。本裝置以星型/縱線型/無線電通訊 三重網絡結構實現遠程抄表任務，通過星形網使n個MDM(DD-862S機械式數字化電表)電表（例：n=32）與一個數據采集 器連接，數據采集器通過縱線網絡與電臺連接，一個縱線網可連接m個采集器（例m=128），因此，一個子網可將 nm=32×128個電表共享一個電臺。這是一種以星型-縱線型-無線型構成的三重網絡結構。這種網絡結構的組成元素為 電表、水表或氣表（以下簡稱三表）、數據采集器、無線電收發電臺。

　　系統特點

　　　1、遠程抄表。在中控室直接實行遠程自動抄表功能，可組成以中控室為中心的地域性抄表網絡。

　　2、通訊可靠。由于采用的是天線定點通訊，按技術要求安裝高度完畢后，即可進行24小時的通訊，且不受電網波動的影響。

　　3、快捷。由于抄表速率高，約每秒一個電表，因此可進行分時段抄表和計費。

　　4、技術手段先進。通過電子眼識別電表讀數，并嚴格保持電子讀數與表頭讀數一致。

　　5、周期性讀數。根據不同指令，中控室可對網絡內的各電表進行每月一次，每日一次或每日數次的指定周期性抄讀。

　　6、可與收費系統聯為一體。

　　系統功能

　　1、將電表上顯示的數值正確識別出來，并將該數值正確傳送回去。

　　2、中控室直接抄讀現場用戶電表讀數，可進行批量或個別選擇抄讀，自動保存抄讀的歷史數據。

　　3、對抄收到的電表數據進行統計、計費、雙地址儲存，并形成詳細的用電檔案。

　　4、可進行現場或遠程用電校對。

　　5、快速進行用電戶用電量查詢。

　　6、分時段抄表，實現分時計費，能解決按電網負載的峰谷時段采用的峰谷電價的方式。

概述

  遠程抄表系統主要是完成電度計量或信息采集、信息遠傳、后臺軟件處理和分析三部分任務。前后兩部分技術已經成熟，抄表系統技術關鍵是解決信息遠傳——通訊問題。

  工頻畸變跨臺區遠程抄表系統，借助于配電網（10KV和380KV線路）做傳輸通道，利用信息可以從用戶節點（380V處）穿越用戶變壓器直接傳遞到變電站的特點，把延伸到供電的每一個角落的分散的、大量節點通訊匯總到變電站一點通訊，無需單獨架設通訊網絡，也無須后續的通訊費用，經濟且實用性強，從根本上解決了抄表乃至配網自動化的通訊問題。

二、系統特點

  · 完全利用現存的電力網絡作為傳輸載體，無需增加額外的系統設備，對現有系統沒有特殊要求，施工簡便，節約了大量的開支

  · 信號在傳輸過程中無泄漏現象，衰減小，不需要濾波器和阻波器

  · 可以實現跨臺區通信，不需轉接設備，減少了地域性的限制

  · 實現雙向通信，對遠端設備或儀表的訪問是直接的，無需中繼環節

  · 對電網本身沒有干擾，完全處于容許范圍以內

  · 對電網本身的頻率和幅值變化不敏感，抗干擾能力強

  · 信號再過零點附近調制，所需的調制功率小，易于實現

  配電網工頻畸變穿越臺區自動抄表，具有成本低、傳輸可靠性高、無附加設備和無需改造配電網等特點，特別適合中國國情。

三、綜合功能

  · 居民用戶表管理：自動抄收用戶電度量、欠費自動斷電、電壓合格率監測

  · 臺區表管理：自動抄收臺區有功、無功表電度、臺區485接口表內所有功能參數

  · 線損管理：后臺軟件可指令凍結所選擇的電表在同一時刻的所有參數，統計低壓線損、10KV線路損耗、變電站綜合損耗

  · 供電量、售電量管理：后臺軟件可指令凍結所選擇的電表在同一時刻的所有參數，對臺區、線路、變電站的供電量、售電量進行統計

  · 欠費自動停電：利用模塊的繼電器可對欠費用戶自動斷電

  · 電壓合格率及質量檢測：利用模塊的電壓監測功能完成用戶點電壓質量監測

  · 多點管理：主站配置有MODEM，可在用電管理部門、生產廠家、上級主管單位等處設置MODEM，進行多點在線管理，作為信息管理的子系統

  · 對于手拉手供電用戶，可分別計量不同電源的供電量

  · 家庭延伸服務：水表、煤氣表的自動管理，遙控空調等設備

  · 市政延伸服務：路燈、消防的自動管理

  · 油田延伸服務：油田蝌蚪機自動控制和管理

  · 配網自動化通訊平臺：開關、電容器等設備的自動管理

四、系列產品簡介及說明

  抄表系統系列產品部分主要分為兩大類，一是主站部分，二是模塊終端部分

1、主站部分

  （1）ZZ--2000--X:ZZ--主站；2000--管理2000戶表，一般用于臺區表管理系統；X--代表母線分段數，可同時管理兩段分列運行的母線

  （2）ZZ--100000--X:ZZ--主站；100000--管理100000戶表，一般用于管理居民和臺區同時抄取系統，X--同上

  （3）ZZ--XQ:ZZ--主站；XQ--小區管理，該種型號的主站一般用于小區物業管理，安裝于小區供電系統的低壓端或物業管理辦公室，該主站配有232或485接口，管理小區范圍內的電、氣、水、消防等

2、模塊部分

  （1）CCZ--M--X:C--系統號，C--終端，Z--載波，M--脈沖，X--脈沖路數，范圍1--8，一個終端可同時讀取八塊脈沖表

  （2）CCZ--485:485--代表智能接口，如智能485表，帶有RS232/485接口的RTU或綜合測試儀等，智能接口單元內的所有數據都可讀取，如U、I、P、Q、COSΦ、有功電度、無功電度等。用戶需提供智能接口設備的通訊協議才能通訊

  （3）CCZ--J:CCZ--同上，J--繼電器輸出，可用于欠費停電或遠程控制等，用戶供電、空調控制、10KV開關控制、380V接觸器的投切等，一般一個模塊只提供一路繼電器輸出干節點。節點能力為AC5A/220V，提供更大輸出能力要單獨定做

  （4）CCZ--U:CCZ--同上，U--電壓檢測功能，能監測一相電壓的電壓合格率、極值、停電次數等

  說明：若要求有混合功能，如CCZ--M--X，同時還要有電壓監測功能，訂貨時要詳細說明，則型號為CCZ--M--X--U，一般三種功能組合；在選擇時，一般選擇485功能則不再組合脈沖計
